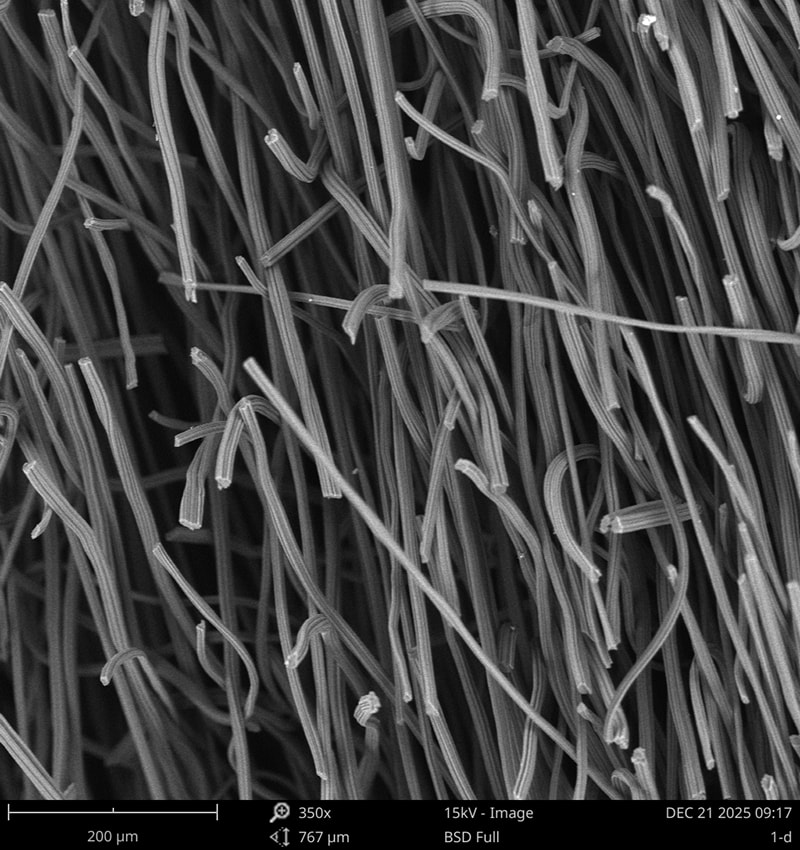

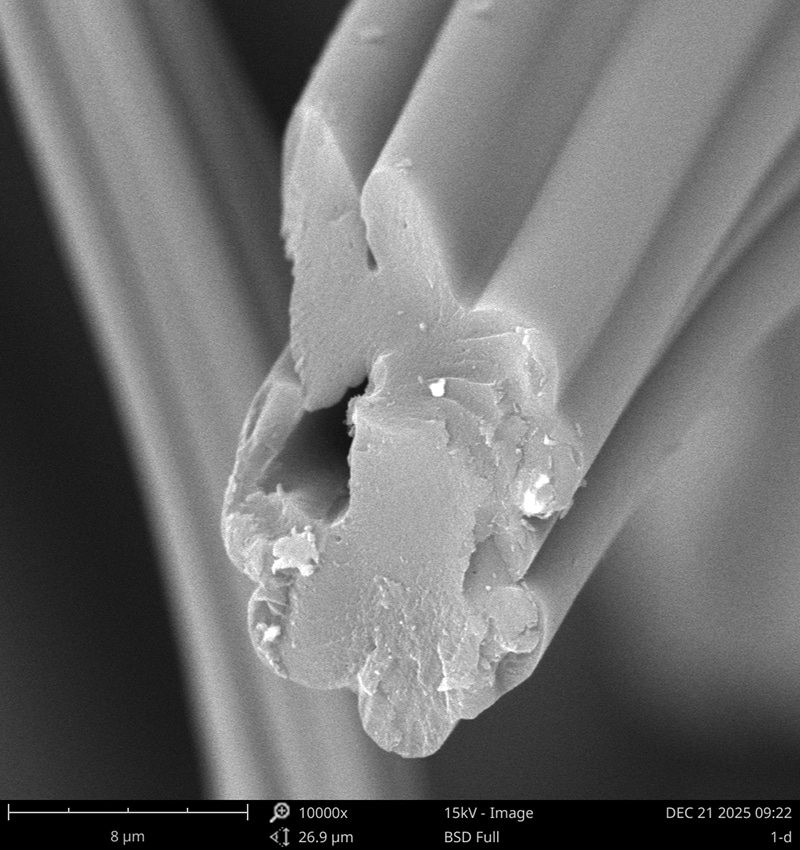

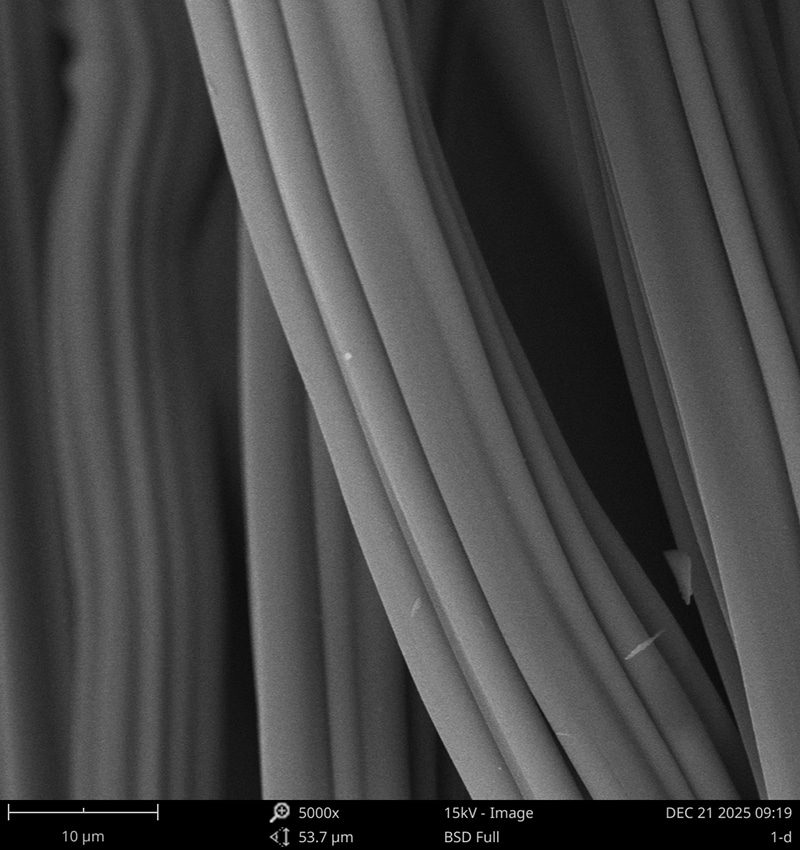

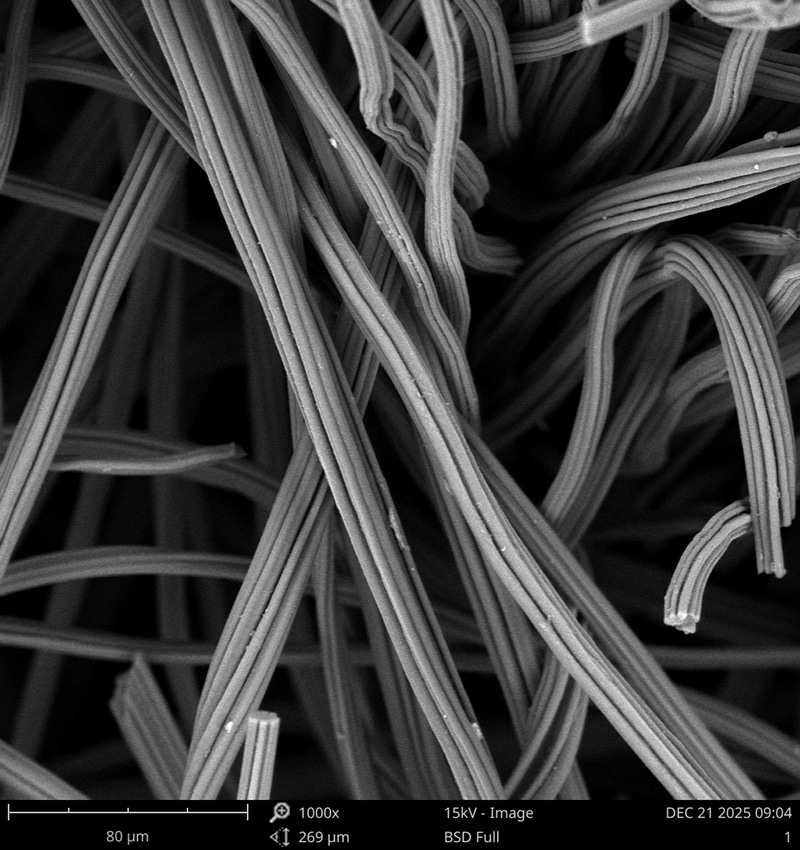

میدان حرارتی کوره کشش کریستال نیمه هادی یکی از عوامل مهم تاثیرگذار بر کیفیت کشش کریستال است. شرکت ما از ساختار فیبر شروع می کند، الیاف کربن را با ساختار توخالی تهیه می کند و الیاف کربن با قطرهای خاص را بر اساس آزمایش های مکرر داده انتخاب می کند. در همان زمان، ما همچنین مواد کاتالیزوری گرافیتی را بارگذاری می کنیم. در گرافیتی شدن با همان دما، درجه گرافیتی شدن بالاتر است. علاوه بر این، ما یک فرآیند سوزنزنی مسطح یکنواختتر را انتخاب میکنیم و یکنواختی و قوام چگالی و ضخامت نمد بالاتر است. بنابراین، نمد گرافیتی ساخته شده توسط این فرآیند فنی، عایق حرارتی عالی و عملکرد حفظ حرارت، و همچنین مقاومت در برابر اکسیداسیون عالی است. قوام دسته ای بالاست. با توجه به مقایسه داده ها، عملکرد عایق حرارت فعلی به سطح پیشرو بین المللی رسیده است.
| نام | واحد | نمد نرم گرافیت | اظهارات | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| ضخامت | میلی متر | 5/10 | 5/10 | سایر مشخصات | |
| تراکم | g/cm³ | 0.08-0.11 | 0.07-0.09 | ||
| عرض | m | 1.3-1.6 | 1.3-1.6 | ||
| قدرت شکستن | Mpa | ≥0.3 | ≥0.2 | ||
| محتوای کربن | % | ≥99.80 | ≥99.80 | ||

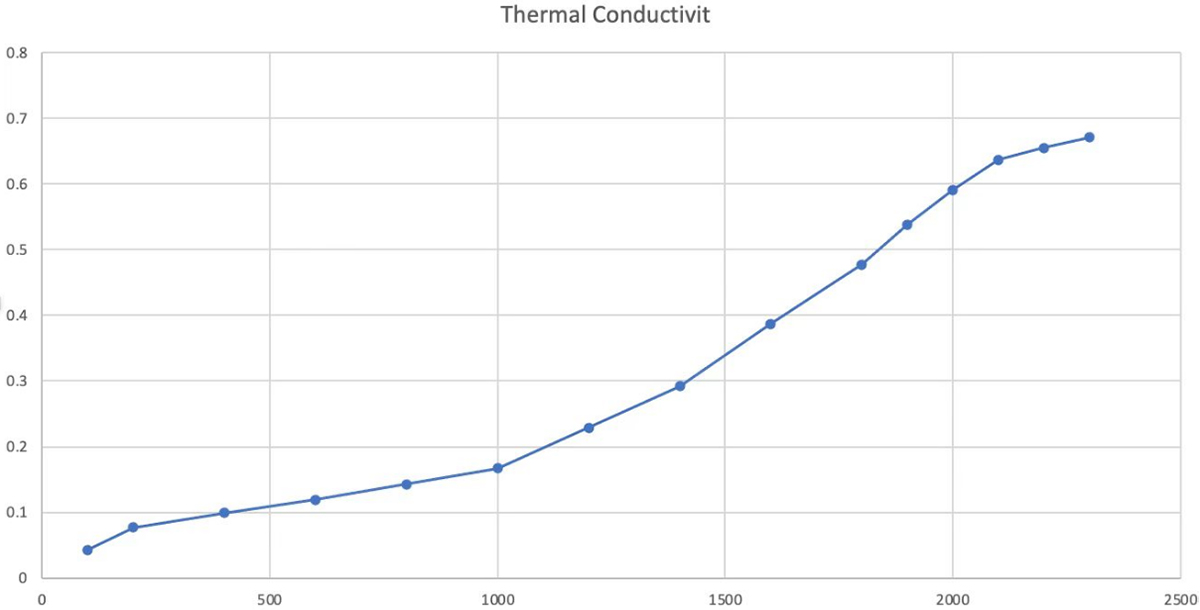

| هدایت حرارتی | W/m·k | 1000 ℃ | ≤0.17 | ≤0.23 | |
| 1500 ℃ | ≤0.35 | ≤0.38 | |||
| دمای عملیات حرارتی | ℃ | ≥1800 | ≥1800 | ||
| میزان ریزش فیبر | % | ≤0.3 | ≤0.3 | ||
| خاص | متر مربع/ گرم | 3-7 | 3-7 | ||
| محتوای خاکستر | ppm | ≤300 | ≤300 | ||
| محصول | هدایت حرارتی (1000℃) (W/m·k) | تراکم (g/cm³) | قابلیت هوا (600℃، 1 ساعت) (%) |
| Naco VLG-10 نمد نرم | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 نمد نرم | 0.23 | 0.08 | 9.95 |
| آلمانی SGL نمد نرم | 0.25 | 0.1 | 10.12 |
| نمد ملسون فرانسوی | 0.25 | 0.08 | 6.32 |
| مورگان آمریکایی نمد نرم | 0.23 | 0.1 | 10.22 |
داده های واقعی اندازه گیری شده توسط سمت مشتری
 |  |
 |  |
